一、概述:

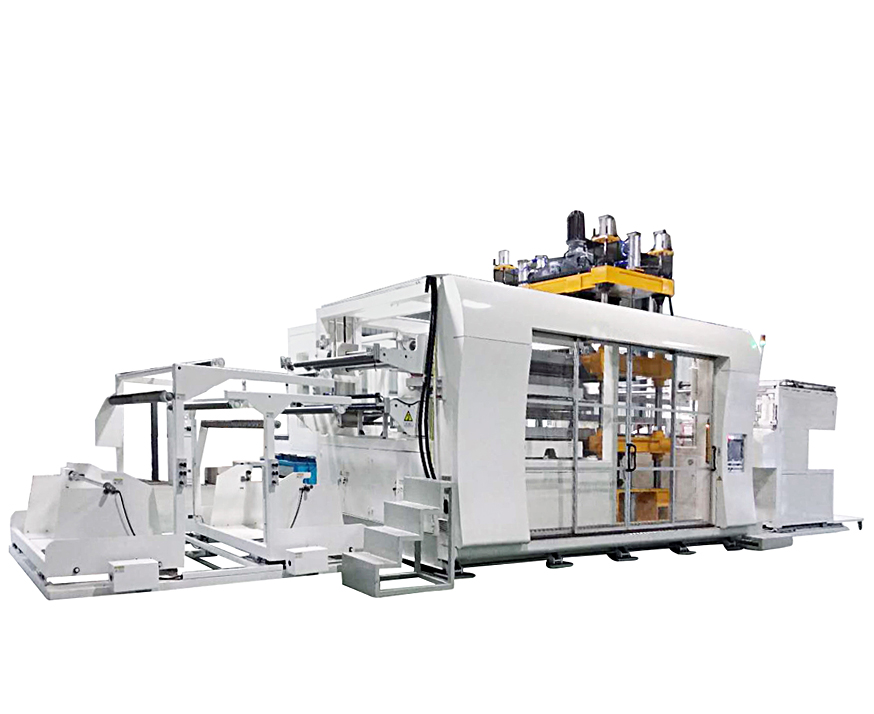

特點：YZ 2A-10170型高效程控塑料氣壓熱成型機，按照客戶非標定制，運用新型塑料片材成型工藝技術，是集機、電、氣一體化設計，采用微電腦及工控可編程PLC控制，整個系統HMI(人機界面）。方形隧道式進口輻射加熱器，凹凸模皆可成型。拉片、加熱、成型、切割、堆垛一次完成的塑料片材成型設備。減少人工、操作便捷、提高生產效率、可靠性強、自動化程度高，專用于熱成型和產品熱成型和產品自動沖切的流水式生產線。

二、工藝過程：

上料——加熱——成型——裁切——分解堆疊系統（共五工位生產線，操作方案：手動/自動一體相互切換適用，手動便于取樣控制及參數設置)

技術參數 （1700mmL×1000mmW×300mmH）

1、成型面積：1700mm×1000mm

2、成型高度：300mm

3、生產節拍:6~20張/每分鐘

4、壓縮空氣源：1"（0.6-0.8Mpa）

5、產品材料厚度：0.1~6.0mm的卷材（視材料而論）

6、電源電壓：380V-50HZ-3PH

7、設備總功率：120KW（正常使用功率：50～60KW）

8、產品材料：ABS、PC、PS、PP、PE、PVC 、PMMA等

9、設備外形尺寸約：12000mm長× 2500mm寬X×2200mm高（供參考）

10、總重量(不含模具)：12.5T(參考)
